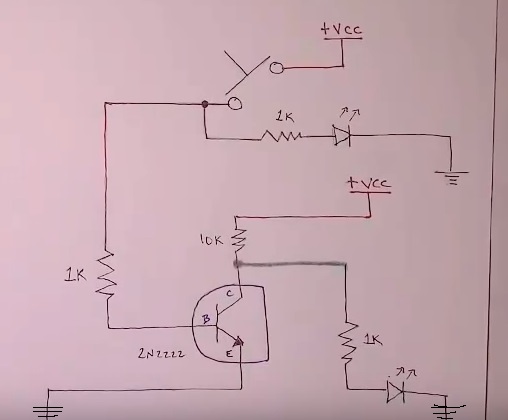

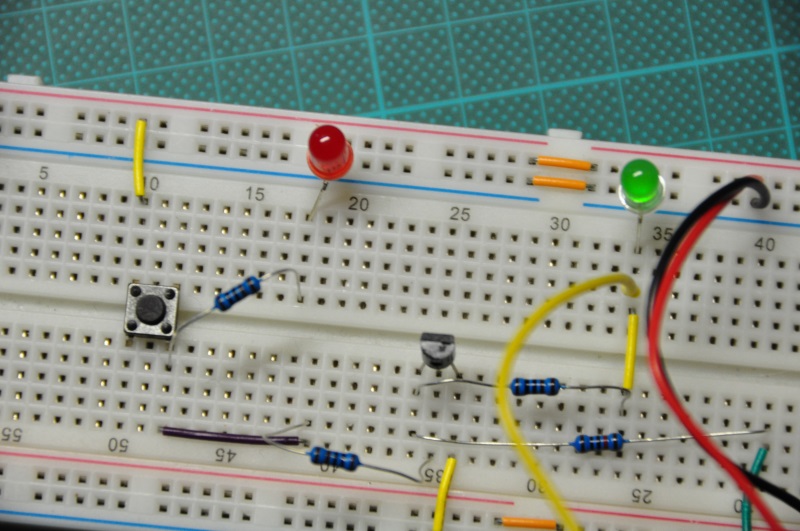

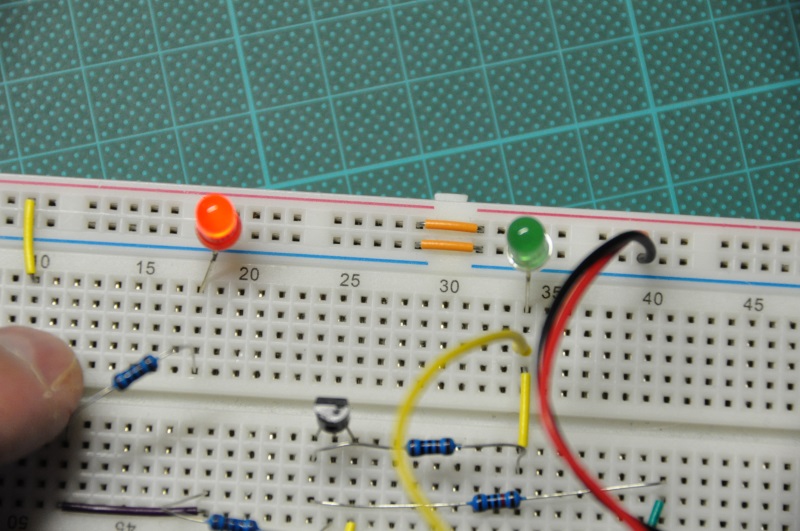

Not gate met een npn transistor

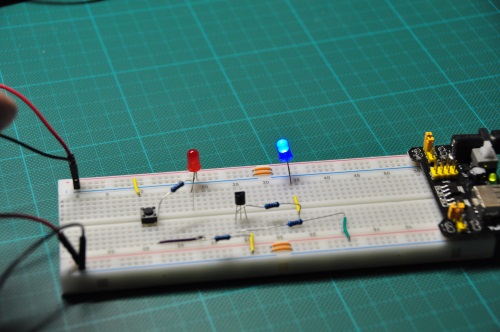

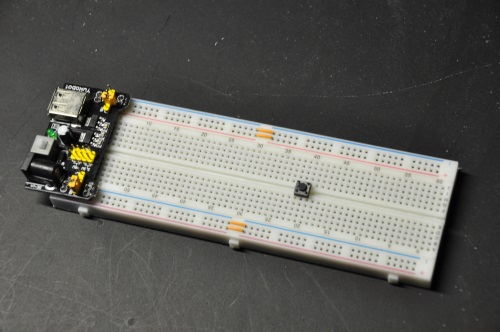

Breadboard met voeding en switch

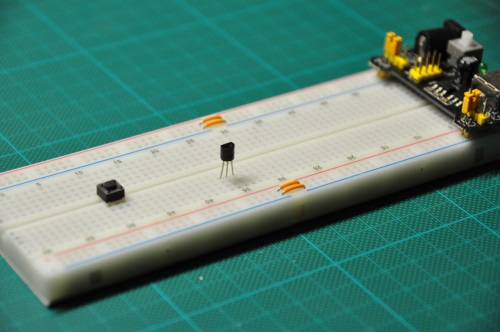

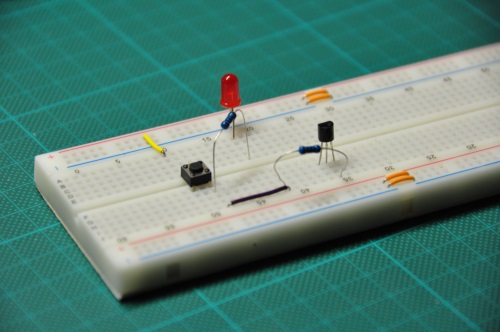

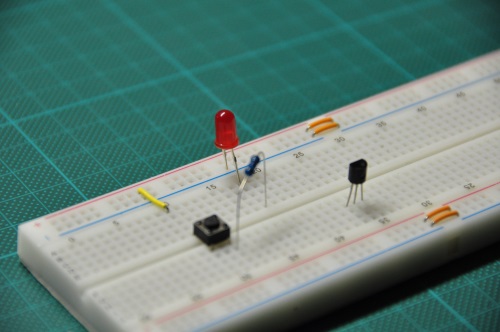

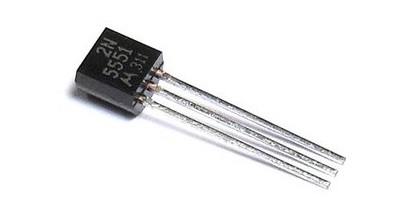

Plaats de transistor op de breadboard. In dit geval een '2N5551'

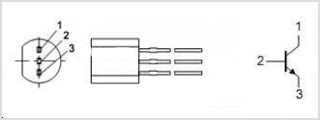

Pin-layout:
  • 1 - emitter
  • 2 - base
  • 3 - collector

Test een transitor. NPN of PNP

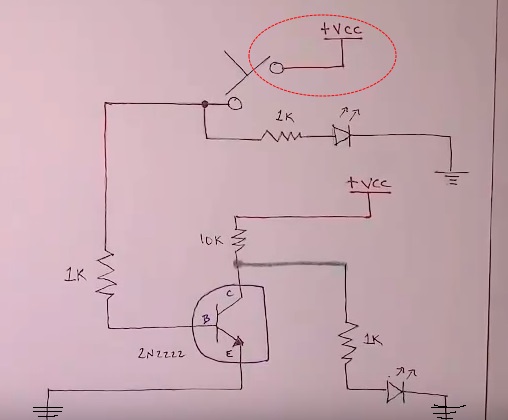

Draad van 5v naar links top switc.

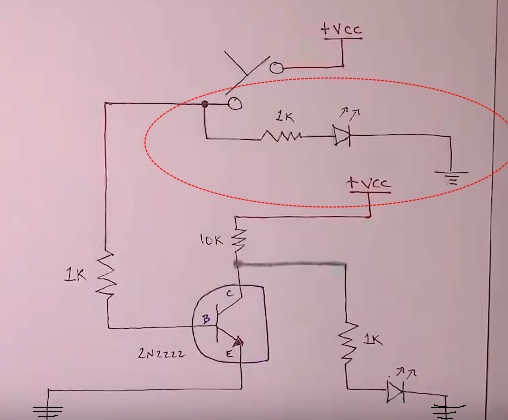

Draad van rechtsonder switch naar weerstand van 1k, daarna naar led, led naar gnd

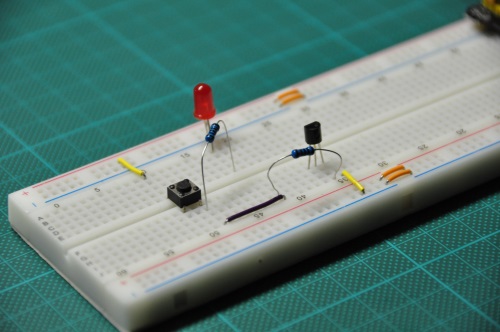

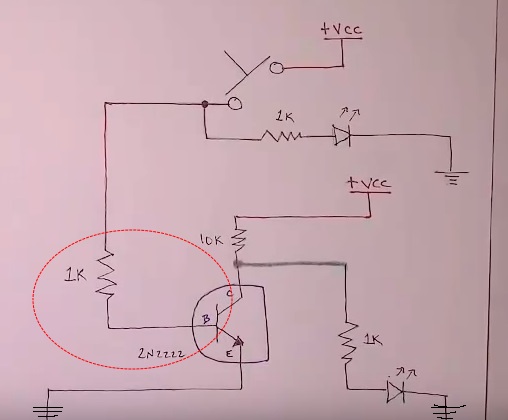

Draad van rechtsonder switch naar 1k weerstand, naar de base van de transistor

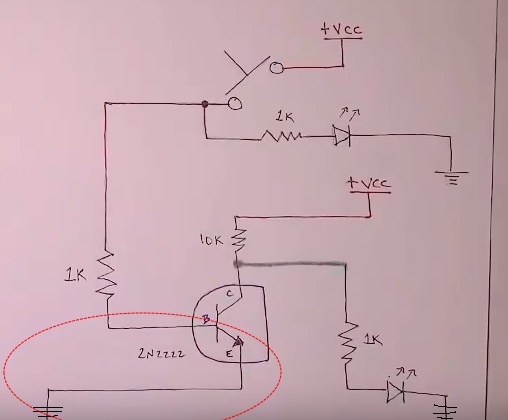

Emmiter naar gnd

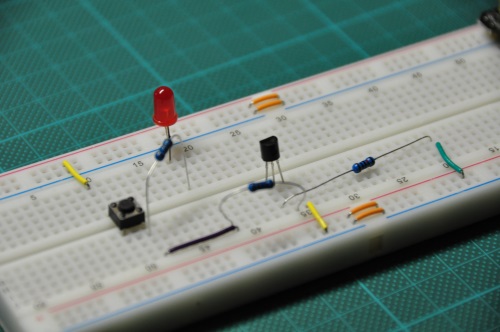

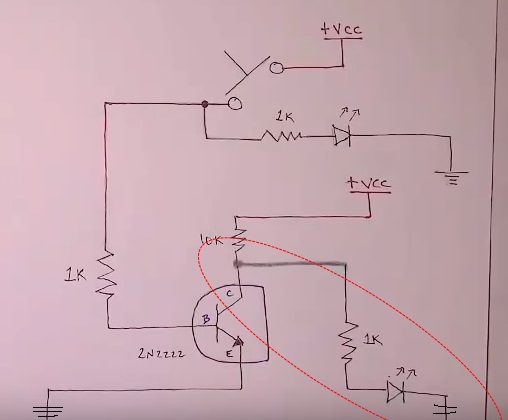

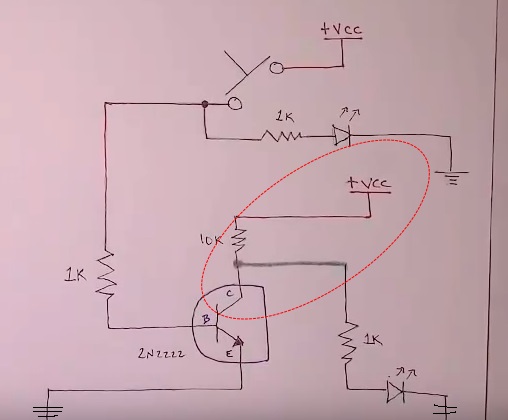

10k weerstand van transmitor naar 5V

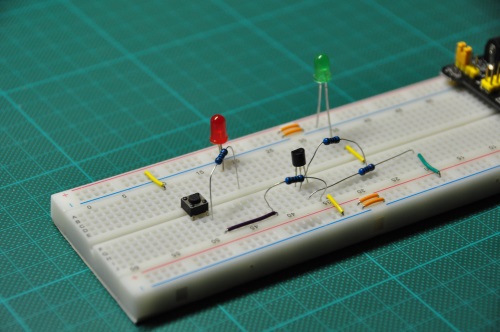

1k weerstand van collector, led, naar gnd


ref: Philo Mech
